водяные нагреватели pbahc

Polar Bear

Водяные нагреватели PBAHC – это канальные теплообменники для подогрева воздуха в воздуховодах круглого сечения. из 2х рядов медных трубок расположенных в шахматном порядке с алюминиевым оребрением в оцинкованном корпусе. Традиционно используются в приточных системах для подогрева свежего воздуха без жира и крупной пыли. Могут также быть применимы в приточно-вытяжных системах в качестве элемента рекуператора с промежуточным теплоносителем. Для подбора канального нагревателя необходим расчет. Кроме этого требуется правильный подбор шкафа управления, смесительного узла, комплекта датчиков. Необходимо предусмотреть на входе воздушный клапан и электропривод с возвратной пружиной. Корпус нагревателя выполнен из оцинкованной стали, теплообменник изготовлен из пакета медных трубок с алюминиевым оребрением. Шаг оребрения составляет 2,5 мм. Максимальные рабочие температура/давление составляют 150°С/1,0 МПа или 100°С/1,6 МПа. Все калориферы проверяются на герметичность опрессовкой под давлением 3,3 МПа.

водяные нагреватели pbahc - технические характеристики

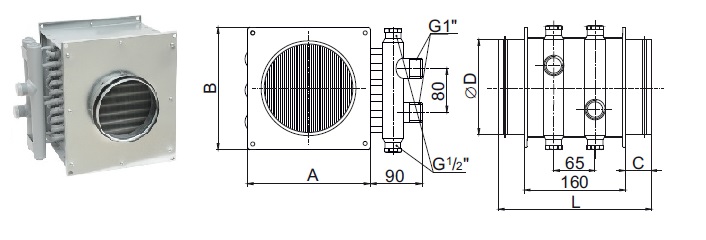

Модель воздухонагревателя	Воздух, Tвхода= -28°С		Мощн., кВт	Вода, Т=95/70°С		Внутр. объм, дм3	Размеры, мм								Вес, кг
	Расход, м3/ч	Сопр., Па		Расход, л/с	Сопр., кПа		ØD	A	B	L	G	H	I	Ød*
РВАНС 160-2-2,5M	450	25	7,9	0,06	13,8	0,35	160	230	355	280	40	143	187	½"	4,1
	650	49	9,9	0,08	21,4
PBAHC 200-2-2,5M	550	25	11,5	0,11	8,0	0,56	200	280	375	280	40	168	237	½"	5,1
	800	49	14,5	0,14	12,3
PBAHC 250-2-2,5M	650	24	13,7	0,13	12,4	0,64	250	305	400	320	60	180	262	½"	7,5
	950	48	17,5	0,17	19,1
PBAHC 315-2-2,5M	900	25	18,8	0,18	9,9	0,86	315	355	450	320	60	205	312	½"	9,7
	1300	49	23,7	0,23	15,1
PBAHC 400-2-2,5M	1150	24	24,2	0,24	9,8	1,09	400	430	525	340	70	242	387	½"	13,0
	1700	49	30,9	0,30	15,4

При температуре входящего воздуха T= -28°C.
