Водяные охладители PBAR

Арктос



Водяные охладители PBAR теплообменники из трех или четырех рядов медных трубок с алюминиевым оребрением, предназначены для охлаждения воздуха в приточных системах прямоугольного сечения. Корпус охладителя изготовлен из оцинкованной стали с дренажным поддоном из нержавеющей стали и каплеотделителем. С двух сторон корпуса закреплены фланцы для присоединения к охладителю элементов систем канальной вентиляции, для слива конденсата предусмотрен патрубок диаметром 32 мм. Максимальное рабочее давление охладителя составляет 1,6 МПа. Все теплообменники проверяются на герметичность опрессовкой под давлением 3,3 МПа. Канальные охладители должны быть установлены только в горизонтальном положении, для беспрепятственного слива конденсата. При использовании в качестве теплоносителя воды охладители необходимо устанавливать в помещении с положительной температурой. Рекомендуемое расстояние до изгиба воздуховода, заслонки, и т. п. должно быть не менее диагонального размера охладители. При подключении дренажного поддона охладителя к канализации для предотвращения распространения запахов рекомендуется использовать гидрозатвор.



водяные охладители pbar - технические характеристики


Модель

Расход
воздуха,

м3

Мощн.,
кВт

Вода, Т=7/12°С

Внутр.
объем,
дм3

Размеры, мм

Вес,
кг

Расход,
л/с

Сопр.,
Па

А

В

С

H

E

Ød*

PBAR 400х200–3–2,5

600

3,1

0,15

8,6

0,85

400

518

200

321

43

½”

20,1

900

4,1

0,20

13,9

PBAR 400х200–4–2,5

600

4,2

0,20

17,9

1,07

400

518

200

321

65

½”

19,0

900

5,5

0,26

29,4

PBAR 500х250–3–2,5

900

4,7

0,22

7,7

1,28

500

618

250

371

43

½”

26,0

1350

6,1

0,29

12,5

PBAR 500х250–4–2,5

900

6,2

0,30

15,5

1,62

500

618

250

371

65

½”

27,5

1350

8,3

0,40

25,7

PBAR 500х300–3–2,5

1100

5,7

0,27

6,6

1,68

500

633

300

421

43

¾”

28,2

1600

7,3

0,35

10,2

PBAR 500х300–4–2,5

1100

7,6

0,36

13,7

2,09

500

633

300

421

65

¾”

30,2

1600

9,8

0,47

21,7

PBAR 600х300–3–2,5

1300

7,1

0,34

10,7

1,98

600

733

300

421

43

¾”

32,2

2000

9,4

0,45

17,7

PBAR 600х300–4–2,5

1300

9,3

0,44

21,6

2,46

600

733

300

421

65

¾”

34,4

2000

12,5

0,60

36,7

PBAR 600х350–3–2,5

1500

8,2

0,39

11,0

2,24

600

733

350

471

43

¾”

33,7

2300

10,9

0,52

18,3

PBAR 600х350–4–2,5

1500

10,8

0,51

22,2

2,8

600

733

350

471

65

¾”

36,2

2300

14,5

0,69

37,6

PBAR 700х400–3–2,5

2000

11,3

0,54

17,6

2,87

700

838

400

521

43

¾”

41,5

3000

14,8

0,71

28,4

PBAR 700х400–4–2,5

2000

14,7

0,70

34,5

3,62

700

838

400

521

65

¾”

44,7

3000

19,5

0,93

57,0

PBAR 800х500–3–2,5

2900

15,3

0,73

8,6

4,36

800

943

500

621

43

1”

51,6

4300

19,9

0,95

13,8

PBAR 800х500–4–2,5

2900

20,4

0,97

17,1

5,43

800

943

500

621

65

1”

56,0

4300

26,7

1,28

28,0

PBAR 1000х500–3–2,5

3600

20,1

0,96

15,5

5,36

1000

1124

500

621

43

1”

58,2

5400

26,3

1,25

25,2

PBAR 1000х500–4–2,5

3600

26,2

1,25

30,2

6,68

1000

1124

500

621

65

1”



64,0

5400

34,7

1,66

50,1

* Трубная резьба.

Примечание: Приведенные параметры рассчитаны для температуры входящего воздуха T=30°C с влажностью 50%, температуры воды T=7/12°С.

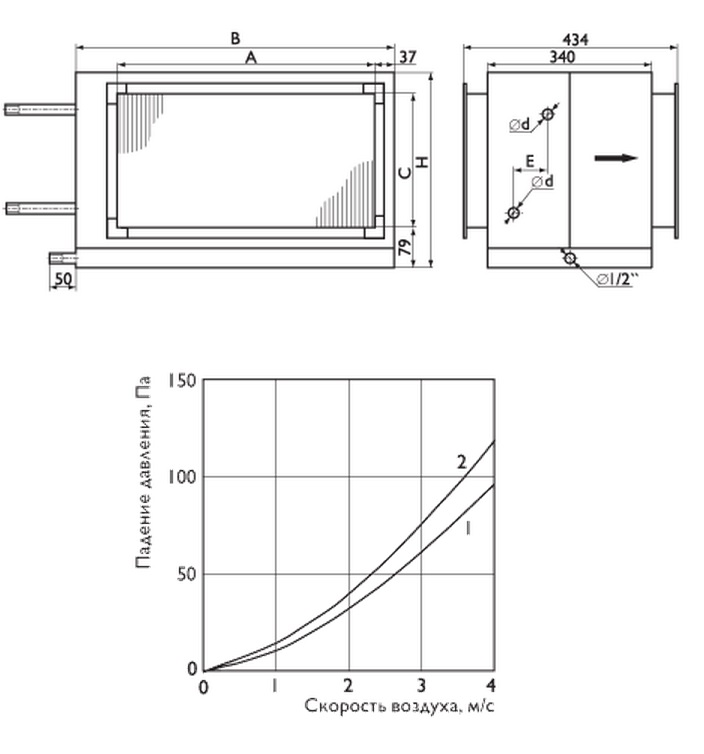

водяные охладители pbar

1 – 3-х рядный теплообменник; 2 – 4-х рядный теплообменник



Монтаж водяных охладителей PBAR должен производиться специалистами хорошо знающими устройство, принцип работы и правила эксплуатации теплообменников, прошедшими инструктаж по охране труда и технике безопасности изложенными в ГОСТ 12.4.021-75 «ССБТ Системы вентиляционные. Общие требования». Очень важна сторона обслуживания водяных охладителей! Воздухоохладители монтируются в системе вентиляции только по схеме противоточного подключения чем обеспечивается наибольшая мощность охладителя. Если просто перевернуть охладитель, каплеуловитель окажется первым по ходу воздуха, и перестанет выполнять свою функцию.



водяные охладители pbar - прайс-лист


Водяной охладитель   PBAR 400х200–3–2,5               368 евро

Водяной охладитель   PBAR 400х200–4–2,5               385 евро

Водяной охладитель   PBAR 500х250–3–2,5               426 евро

Водяной охладитель   PBAR 500х250–4–2,5               447 евро

Водяной охладитель   PBAR 500х300–3–2,5               452 евро

Водяной охладитель   PBAR 500х300–4–2,5               486 евро

Водяной охладитель   PBAR 600х300–3–2,5               498 евро

Водяной охладитель   PBAR 600х300–4–2,5               551 евро

Водяной охладитель   PBAR 600х350–3–2,5               542 евро

Водяной охладитель   PBAR 600х350–4–2,5               613 евро

Водяной охладитель   PBAR 700х400–3–2,5               646 евро

Водяной охладитель   PBAR 700х400–4–2,5               728 евро

Водяной охладитель   PBAR 800х500–3–2,5               812 евро

Водяной охладитель   PBAR 800х500–4–2,5               934 евро

Водяной охладитель   PBAR 1000х500–3–2,5              958 евро

Водяной охладитель   PBAR 1000х500–4–2,5              1072 евро





водяные охладители pbar -  Оформить заказ..









Свяжитесь с нами, и наши специалисты подберут для Вас оптимальное оборудование и проконсультируют по любому вопросу.
