Виды воздухонагревателей для систем вентиляции и кондиционирования

Воздухонагреватели (калориферы) предназначены для нагрева чистого, не запыленного воздуха в системах вентиляции, кондиционирования воздуха, воздушного отопления и в сушильных установках. В водяных воздухонагревателях теплота от горячей воды, проходящей внутри трубок с наружными ребрами, передается к воздуху, проходящему через межтрубное пространство калорифера между пластинами оребрения. Конструкции водяных воздухонагревателей – многоходовые по воде.

Условно применяющиеся конструкции  воздухонагревателей и калориферов разделим по виду коллектора для распределения воды по трубкам на два основных типа:



1 – «с боковыми крышками»;



Многоходовые калориферы с боковыми крышками имеют коллектор, образующийся трубными решетками и приваренными к ним крышками. Поперечные перегородки в крышке создают последовательное движение теплоносителя по трубкам. Одна из крышек имеет входной и выходной патрубки для теплоносителя.

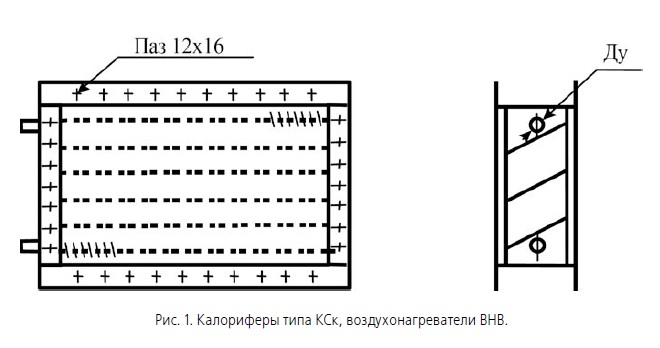

кск

К таким калориферам относятся спирально-накатные биметаллические калориферы (КСк и ВНВ), в которых теплоотдающий элемент образуется накаткой на несущей стальной электросварной трубе спирального алюминиевого оребрения, и стальные пластинчатые (типа КВ – теплоотдающий элемент образован стальными пластинами, насаженными на стальные трубки).По воздуху и по воде калориферы в установке могут компоноваться последовательно и параллельно. Несколько калориферов, установленных параллельно по воздуху, называются рядом. Калориферная установка может иметь несколько рядов калориферов. Соединение калориферов по воде в основном определяется величиной располагаемого давления в тепловой сети.

Виды калориферов с боковыми крышками:

 Калориферы водяные КСК и калориферы паровые КП-СК





2 – «с калачами».

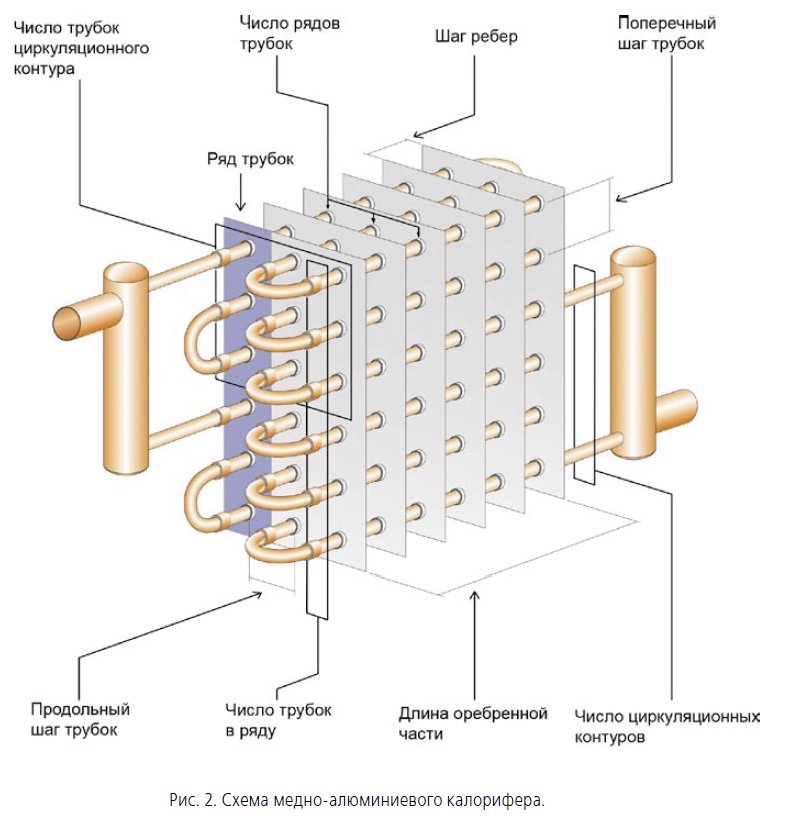

Коллектор калориферов второго типа – «с калачами» – представляет собой трубопровод, к которому присоединены трубки только одного хода, а соединение трубок между собой производится калачами. В настоящее время в системах вентиляции и кондиционирования воздуха широко применяются медно-алюминиевые теплообменники «с калачами». Их теплопередающая поверхность образуется пучком медных трубок, оребренных алюминиевыми пластинами, которые образуют щелевые каналы для прохода воздуха (рис. 2).

медно-алюминиевый теплообменник

Виды медно-алюминиевых калориферов для прямоугольных воздуховодов:

1. Водяные нагреватели WWN Корф для прямоугольных воздуховодов

2. Канальные водяные теплообменники для прямоугольных воздуховодов PBAS

3. Канальные водяные нагреватели для прямоугольных воздуховодов VOС-01-T

4. Канальные водяные нагреватели TF для прямоугольных воздуховодов



Виды медно-алюмиевых калориферов для круглых воздуховодов:

 1. Водяные нагреватели WWK Корф 2х рядного исполнения для круглых воздуховодов

2. Канальные водяные теплообменники для круглых воздуховодов PBAHC Polar Bear

3. Канальные водяные калориферы для круглых воздуховодов VOK-01-T 2VV





В водяных калориферных установках должен осуществляться противоток теплоносителя по отношению к воздушному потоку. Каждая калориферная установка должна быть снабжена отключающей арматурой на входе и выходе теплоносителя, гильзами для термометров на подающем и обратном трубопроводах, а также воздушниками в верхних точках и дренажными устройствами в нижних точках обвязки калориферов.



Отправьте на эл. почту: info@ventkomplex.ru запрос на подбор воздухонагревателей и элементов обвязки к ним.

компания венткомплекс


Рейтинг@Mail.ru

Рейтинг@Mail.ru

22 ноября 2014, Отопление
