Энергосберегающая вентиляция, кондиционирование и отопление

Рекуперация тепла. Сколько Вы экономите?

Рекуперация тепла в системах вентиляции в нашем энергосберегающем оборудовании помогает Вам экономить деньги каждый месяц зимой, весной и осенью. Каким образом? Весь секрет в том, что при рекуперации используется теплый воздух, удаляемый из помещения, для подогрева уже очищенного свежего воздуха, который подается приточно-вытяжной установкой.

Как рекуперация помогает экономить? Рассмотрим это на примерах с механическим побуждением:

Для расчета берем усредненную низкую температуру для Санкт-Петербурга. -24 °С.

1. При эксплуатации систем вентиляции без рекуператора:

• уличный воздух необходимо нагреть до + 18 °С, т.е. на  44 °С
• температура удаляемого из помещения воздуха + 20 °С

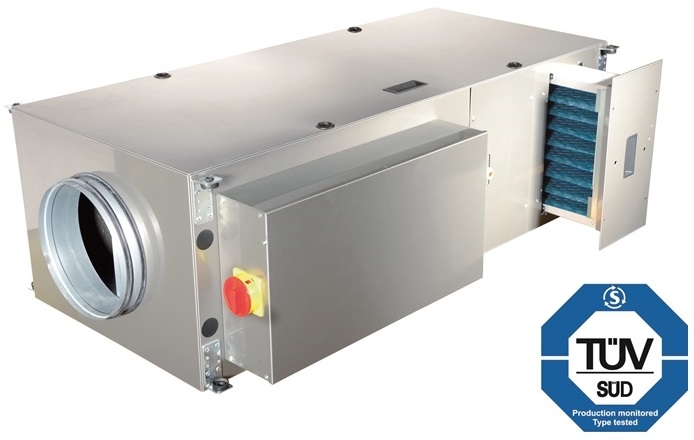

Приточные установки с водяным или электрическим источника нагрева. БОльшинство моделей приточных вентустановок оборудованы автоматикой и комплектуются базовым пультом управления. Приточные установки на сайте Ventkomplex. Читать далее...

Удаляется воздух канальным вытяжным вентилятором. Для вытяжки влажного воздуха из ванной и с/у рекомендуем искользовать вентилятор Lineo. Вентиляоры на сайте Ventkomplex. Читать далее...

2. При эксплуатации систем вентиляции с рекуператором с промежуточным теплоносителем, при КПД 20%:

• температура удаляемого из помещения воздуха + 20 °С
• Через рекуператор вытяжной воздух передает тепло приточному и подогревает до - 17,2 °С
• в помещение воздух необходимо нагреть до + 18 °С, т.е. на 35,2 °С

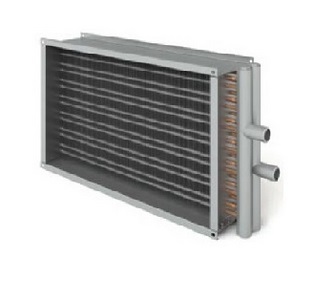

В дополнение к  предыдущему примеру, эта концепция предусматривает наличие теплообмена между притоком  и вытяжкой через промежуточный гликолевый теплообменник. Круглые и прямоугольные водяные нагреватели на сайте Ventkomplex. Читать далее...

3. При эксплуатации систем вентиляции с пластинчатым рекуператором, при КПД 60%:

• температура удаляемого из помещения воздуха + 20 °С
• Через рекуператор вытяжной воздух передает тепло приточному и подогревает до + 2,4 °С
• поступающий в помещение воздух необходимо нагреть до 18 °С, т.е. на 15,6 °С

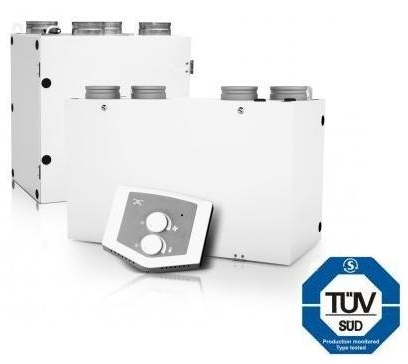

В теплообменнике среды двигаются навстречу друг другу, соприкасаясь с общей металлической стенкой и не перемешиваются.  КПД пластинчатого рекуператора – до 60%.  КПД диагонального рекуператора - до 90%. Модели с пластинчатым или с диагональным рекуператором. Вентустановки с пластинчатым рекуператором  на сайте Ventkomplex. Читать далее...

4. При эксплуатации систем вентиляции с роторным рекуператором, при КПД 90%:

• температура воздуха на улице -24 °С
• температура удаляемого из помещения воздуха + 20 °С
• Через рекуператор вытяжной воздух передает тепло приточному и подогревает до + 15,6 °C
• поступающий в помещение воздух необходимо нагреть до + 18 °С, т.е. на 2,4 °С

Теплопередача происходит за счет вращающегося ротора, через нагретые стенки которого передается тепло приточной системе и отдаётся холод вытяжной. Уровень смешивания сред приточного и вытяжного воздуха в роторном рекупраторе может достигать 3%.КПД роторного рекуператора до 90%. Вентустановки с роторным рекуператором  на сайте Ventkomplex. Читать далее...

Итак, для того, чтобы в помещения приточный воздух поступал с температурой + 18 °С, есть  ряд концепций:

• Отсутствие рекуперации. Воздух требуется нагреть воздух на 44 °С
• Рекуператор с промежуточным теплоносителем. Воздух требуется нагреть на 35,2 °С
• Пластинчатый рекуператор. Воздух требуется нагреть воздух на 15,6°С
• Роторный рекуператор. Воздух требуется нагреть воздух на 2,4 °С

Для расчета электрической мощности калорифера можно использовать следующую формулу:

• Q=1,22хLxΔT/3600,

Где:

• Q – мощность электрического нагревателя, кВт;
• L - расход воздуха м3/час;
• ΔT - разница температур между температурой на улице и внутри помещения, (°С). Для Санкт-Петербурга расчетная разница температур = 44.

Для расчета мощности водяного калорифера при воде 90/70 можно использовать следующую формулу:

• Q=0,34хLxΔT/1000

Где:

• Q – мощность электрического нагревателя, кВт;
• L - расход воздуха м3/час;
• ΔT - разница температур между температурой на улице и внутри помещения, (°С). Для Санкт-Петербурга расчетная разница температур = 44.

Сравним расходы денежных средств при производительности вентиляционных систем: 500, 1000 и 1500 м3/ч.  Рассмотрим системы с электрическими нагревателями. Системы вентиляции работают в течение 12 часов в сутки, а стоимость кВт/час электроэнергии равна 3 рублям:
