Радиальные вентиляторы

Первый радиальный вентилятор был вытяжным и с ручным приводом.  Он был изобретен в 1832 году  для вытяжки отработанного воздуха в рудниках и минных галереях. Автор изобретения Саблуков Александр Александрович -   русский военный инженер, изобретатель, генерал-лейтенант корпуса горных инженеров России .
Изобретатель составил подробную методику расчета радиального вентилятора и написал подробное руководство об устройстве и вариантах  применения вентиляторов на французском языке. В своем руководстве он давал рекомендации  для проветривания помещений.  Широкое распространение радиальные вентиляторы начали получать только в конце 19 века.

Радиальными вентиляторами называются машины для перемещения чистых газов и смесей газов с мелкими сыпучими материалами. Радиальные  вентиляторы характеризуются степенью повышения давления не более 1,15 при плотности потока 1,2 кг/м3. Повышение давления в вентиляторе происходит под действием центробежной силы газа, движущегося в рабочем колесе от центра к периферии.

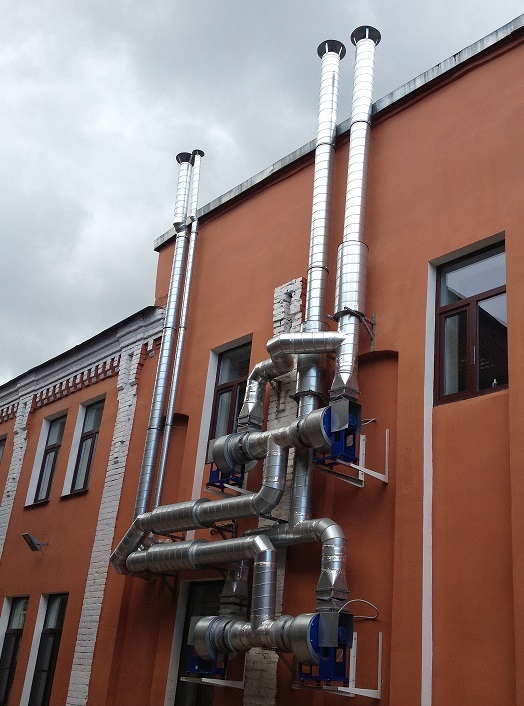

Радиальные вентиляторы применяются в вентиляционных системах промышленных и гражданских зданий, в агрегатах воздушного отопления и кондиционирования воздуха.

Устройство радиального вентилятора. Читать далее...

Классификая и конструктивные исполнения радиальных вентиляторов. Читать далее...



Устройство радиального вентилятора:

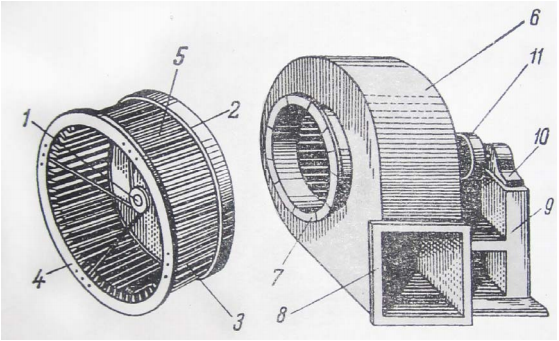

Рис. 1. Радиальный вентилятор

Рабочее колесо вентилятора состоит из литой ступицы 1, жестко сопряженной с основным диском 2. Рабочие лопатки 3 крепятся к основному диску 2 и к переднему диску 4, обеспечивающему необходимую жесткость лопастной решетки 5. Корпус 6 вентилятора крепится к литой или сварной станине 9, на которой располагаются подшипники 10, несущие вал вентилятора с посаженным на него рабочим колесом; 7 и 8 – фланцы крепления всасывающей и напорной труб, 11 – шкив привода вентилятора.



Радиальные вентиляторы выпускаются заводами в определенных геометрических сериях. Каждая серия характеризуется постоянством отношения сходственных размеров; размеры отдельных машин и их рабочие параметры в серии различны. Геометрическая форма данной серии представляется аэродинамической схемой, где все размеры вентилятора даны в процентах от величины внешнего диаметра рабочего колеса.

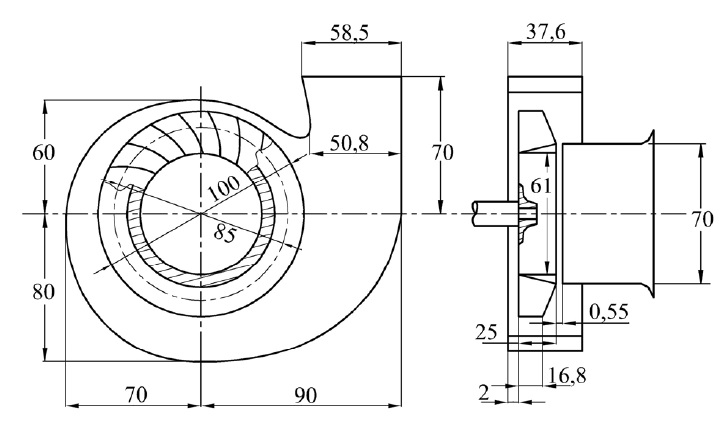

Пример аэродинамической схемы вентилятора



Цель испытания машины заключается в получении характеристик путем

непосредственных измерений в рабочем режиме основных параметров

машины.

Характеристиками вентилятора называются графические зависимости

полного давления (Р), статического давления (Рст), мощности на валу (Nн.в.)

вентилятора и КПД вентилятора от величины производительности (Q). При

испытании подлежат измерению производительность, давление, число

оборотов вала вентилятора и мощность приводного электродвигателя.

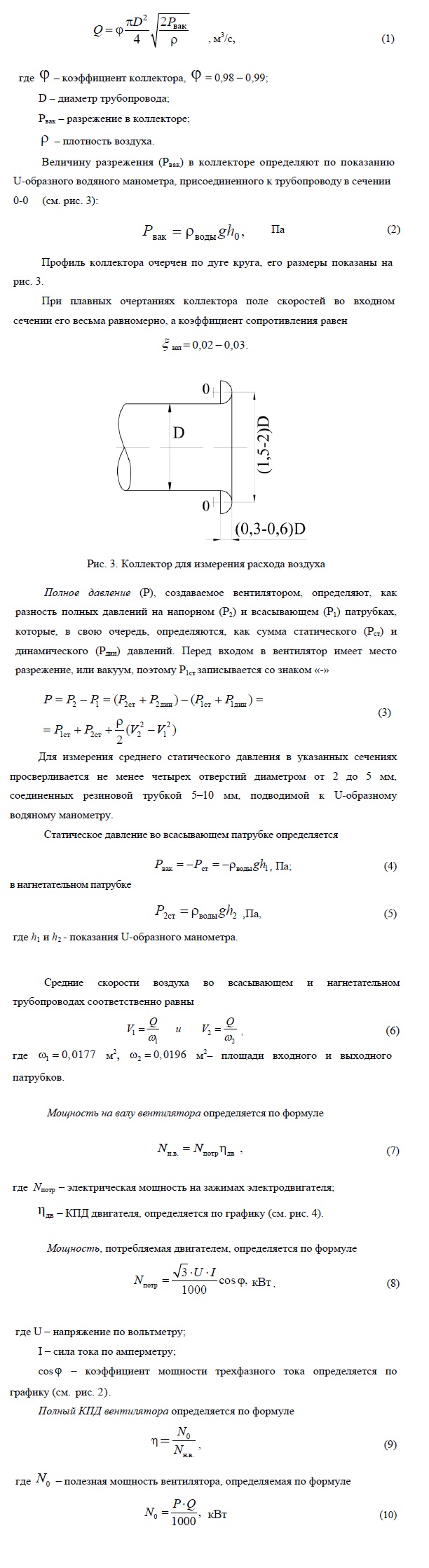

Производительность вентилятора определяется в работе при помощи коллектора по формуле:







КЛАССИФИКАЦИЯ И КОНСТРУКТИВНЫЕ ИСПОЛНЕНИЯ РАДИАЛЬНЫХ ВЕНТИЛЯТОРОВ



1. В зависимости от величины полного давления различают радиальные вентиляторы:

Радиальные вентиляторы низкого давления - создают полное давление до 1000 Па;

Радиальные вентиляторы среднего давления - создают полное давление от 1000 до 3000 Па;

Радиальные вентиляторы высокого давления - создают полное давление от 3000 до 12000 Па.

2. В зависимости от величины окружной скорости на рабочем колесе вентиляторы делятся на классы:

к первому классу относятся вентиляторы с загнутыми вперед лопатками при и < 30 м/с и вентиляторы с загнутыми назад лопатками при и < 50 м/с,

ко второму классу относятся вентиляторы с загнутыми вперед лопатками при и > 30 м/с и вентиляторы с загнутыми назад лопатками при и > 50 м/с.

3. В зависимости от направления вращения вентиляторы изготавливаются правого или левого вращения. Вентиляторы правого вращения - с колесом, вращающимся по часовой стрелке, левого вращения - с колесом, вращающимся против часовой стрелке, если смотреть со стороны всасывающего отверстия вентилятора.

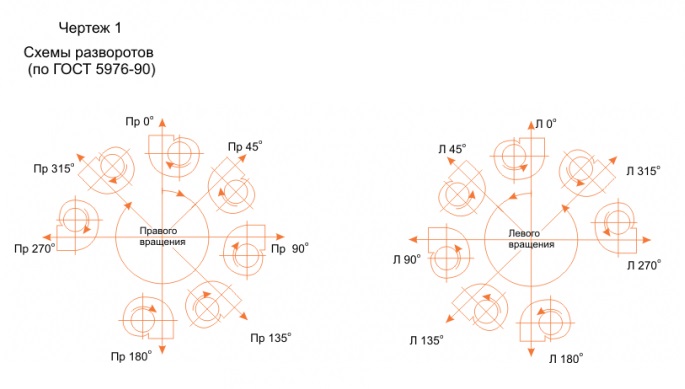

схема разворота радиального вентилятора

Примечание: правое вращение – по часовой стрелке, левое – против часовой стрелки, если смотреть со стороны всасывающего патрубка.

Внимание! В импортных вентиляторах направление вращения определяется противоположным способом.

Вентиляторы от № 2,5 до № 12,5 включительно, изготавливаются с поворотными корпусами, допускающими их установку в любое из положений (см. черт.1), а номера выше 12,5 изготавливаются с поворотными корпусами по заказу потребителей. Положение спирального корпуса вентилятора определяют углом поворота относительно исходного нулевого положения. Углы поворота корпуса отсчитываются по направлению вращения рабочего колеса в соответствии с чертежом 1.

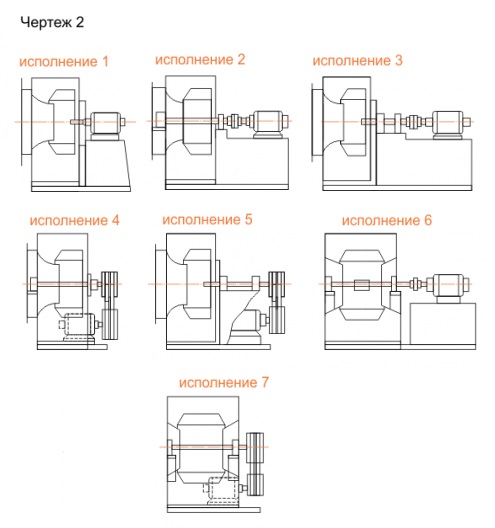

4. В зависимости от расположения привода различают 7 конструктивных исполнений (чертеж №2):


Исполнение 1. Рабочее колесо вентилятора посажено непосредственно на вал электродвигателя;

Исполнение 2. Вал с рабочим колесом укреплен в подшипнике и соединен муфтой с электродвигателем;

Исполнение 3. Вал с рабочим колесом укреплен в двух подшипниках и соединен муфтой с электродвигателем;

Исполнение 4. Вал с рабочим колесом укреплен в подшипнике и соединен с электродвигателем клиноременной передачей;

Исполнение 5. Вал с рабочим колесом укреплен в двух подшипниках и соединен с электродвигателем клиноременной передачей;

Исполнение 6. Вентилятор двустороннего всасывания, у которого вал с рабочим колесом укреплен в двух подшипниках и соединен муфтой с электродвигателем;

Исполнение 7. Вентилятор двустороннего всасывания, у которого вал с рабочим колесом укреплен в двух подшипниках и соединен с электродвигателем клиноременной передачей.

5. Исполнения по назначению и по материалам:

Исполнение вентилятора

Материал вентилятора

Максимальная температура  перемещаемой среды, °C

Общепромышленное

углеродистая сталь

80

Общепромышленное теплостойкое исполнение

углеродистая сталь

200

Коррозионностойкое

нержавеющая сталь

80

Коррозионностойкое теплостойкое

нержавеющая сталь

200

Взрывозащищенное исполнение из разнородных металлов

углеродистая сталь, латунь

80

Взрывозащищенное теплостойкое исполнение из разнородных металлов

углеродистая сталь, латунь

200

Взрывозащищенное коррозионностойкое исполнение из разнородных металлов

нержавеющая сталь, латунь

80

Взрывозащищенное исполнение

алюминиевые сплавы

200



Привод — трехфазный асинхронный электродвигатель. Регулировка расхода воздуха, как правило осуществляется с помощью  преобразователя частоты соответствующей мощности.

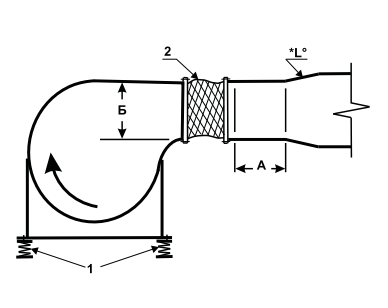

6. Монтаж радиальных вентиляторов.











1. Виброизоляторы
2. Гибкая вставка













Примечание:

*L о  - максимальное расширение 30о

** Во всех случаях отрезок А должен быть, по крайней мере, в 1,5 раза больше размера Б.

*** Отрезок Б соответствует наибольшему диаметру выходного патрубка вентилятора



Между выходным патрубком вентилятора и воздуховода всегда рекомендуется помещать гибкую вставку. Она предотвращает передачу вибрации от вентилятора к воздуховоду. Вентиляторы устанавливаются на виброизоляторах, в некоторых случаях на виброизоляторах устанавливает ся и плита, на которой располагаются вентиляционные установки. Рекомендуется также предусматривать прямой участок воздуховода сразу же после места его подсоединения к вентилятору. Длина этого участка должна быть, по крайней мере, в 1,5 раза больше максимального диаметра вентилятора, и внутри его должна быть звукоизоляция толщиной не менее 25 мм. Прямой участок воздуховода позволяет снизить турбулентность и связанные с ней шум и вибрацию. На выходе воздуха из вентилятора должны быть предусмотрены расширительные патрубки с углом не более 30°, при заборе воздуха они должны быть не более 60°. Это правило является общим для всего вентиляционного контура системы. Резкое изменение сечения каналов почти всегда приводит к появлению эффекта «гула». Не рекомендуется параллельная работа нескольких вентиляторов без элементов сети.

Для получения быстрого  расчета радиальных вентиляторов

отправьте Ваш запрос на e-mail: info@ventkomplex.ru

Ответственность за выбор вентилятора для конкретной вентиляционной сети, а также за выбор коррозионностойкого вентилятора из стали 12Х18Н10 для агрессивной среды заданного состава несет проектная организация.
