Циркуляция теплоносителя в системах отопления

Системы с естественной циркуляцией теплоносителя.

Надо учитывать то, что при температурах выше 85 – 90°С начинается парообразование и в системе появляются воздушные пробки, которые моментально останавливают циркуляцию. В идеале считается, что эти пробки  удаляются в расширительном баке, расположенном в наивысшей точке системы отопления. На практике, однако, часть воздуха остается, например в радиаторах. Воздух, конечно можно стравливать через специальные воздуховыпускные краны и клапаны. В общем, системы с естественной циркуляцией, как правило, доставляют достаточно много хлопот при эксплуатации, хотя, при небольших системах с 3 -5 радиаторами, вполне применимы.

системы с применением циркуляционных насосов

Системы с применением циркуляционных насосов – наиболее распространенные системы отопления. Применение циркуляционных насосов значительно расширяет возможность применения различных схем систем отопления: двухтрубные, лучевые, системы обогрева теплых полов, использование напольных конвекторов и т.п.

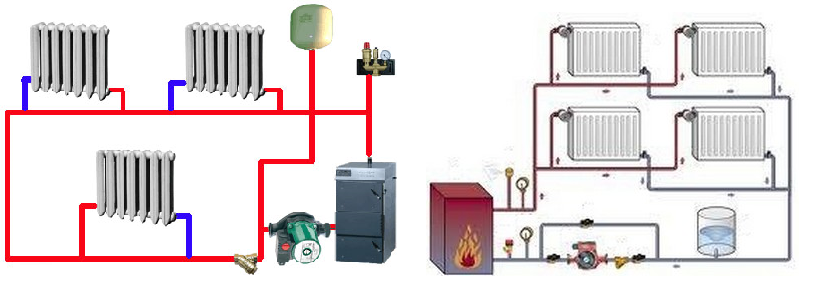

Схемы обустройства системы отопления с применением циркуляционных насосов

Давайте рассмотрим подробнее из чего состоит система отопления:

 - трубопроводы обычно выполняются с применением труб и фитингов (соединительных частей-деталей) из различных материалов:

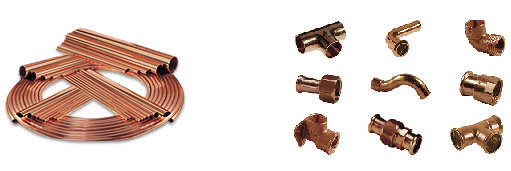

Медные трубы и фитинги для медных труб

 Медь – очень хороший материал для трубопроводов систем отопления и горячего водоснабжения. Трубопроводы из медных труб прочные и имеют очень большой срок службы (более 100 лет в Англии) при правильном монтаже и эксплуатации. Медные трубы отвечают самым высоким требованиям санитарно-гигиеническим требованиям, т.к. в Европе для систем отопления и горячего водоснабжения давным-давно запрещено применять техническую медь, то для них применяются трубы и фитинги с содержанием чистой меди не менее 0,996. При эксплуатации  медные трубы внутри пассивируются, т.е. покрываются нерастворимыми в обычной воде окислами. Процесс знакомый Вам по применению на даче алюминиевых бочек.

Требования к правильному монтажу и эксплуатации трубопроводов из медных труб рассмотрим позднее, а пока, познакомимся с видами фитингов для медных труб.

Фитинги для пайки бывают: простые и с готовым «вмонтированным» припоем. В последних, в специальных развальцовках, уже внесен готовый припой и остается только соединить и нагреть место соединения.

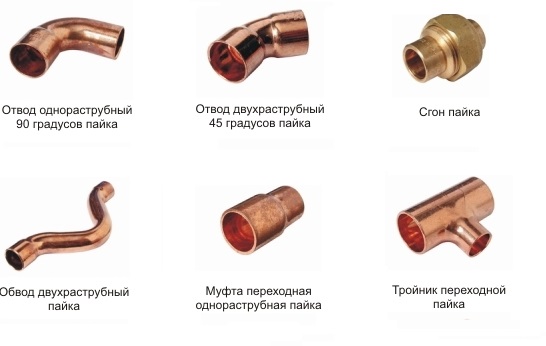

Фитинги для пайки

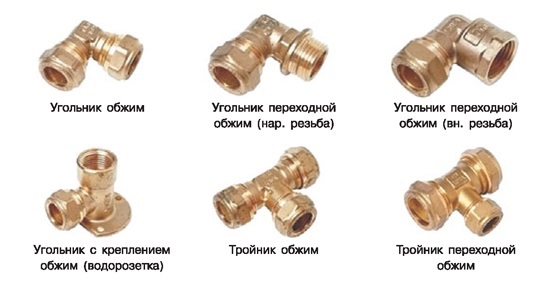

Компрессионные латунные фитинги для медных труб

Компрессионные фитинги изготавливаются из латуни и соединяются без применения нагрева (без использования горелки). При применении компрессионных фитингов существует возможность сборки и разборки трубопроводов без существенных затрат, т.к. уплотнение происходит за счет медного или латунного колечка, которое можно легко и недорого заменить. Таким образом, можно например, добавить лишний радиатор в систему отопления даже без отключения и слива системы. Для этого существуют специальные замораживающие пакеты-комплекты, которые устанавливаются до и после места установки дополнительных тройников на системе отопления. Специальным аэрозолем эти места замораживаются на некоторое время и можно врезать дополнительные тройники части трубопровода и радиатор.

Немного о стоимости медных труб и фитингов. Многие считают, что применение этих материалов это очень дорогое удовольствие. Погонный метр медной трубы конечно дороже (ведь это очень качественный металл), чем погонный метр пластиковой трубы.  Но эта разница не всегда слишком велика если сравнивать с качественными металлопластиковыми трубами. И, наконец, самое главное – медные фитинги под пайку на порядок дешевле пластиковых фитингов.

  Например,:

- тройник 22х15х22 мм   - 28,0 руб.*

- тройник 26х26х20 мм – 342 руб.*

- муфта прямая соединительная Ду 20 мм (22 мм) – 26 руб.*

- муфта прямая соединительная Ду 20 мм (26 мм) – 256 руб.*

По моему опыту в нормальных индивидуальных зданиях стоимость фитингов составляет примерно от 60 – 80%  в общем объеме стоимости трубопроводов, т.к. приборы отопления расположены на небольшом расстоянии друг от друга, если это не склад где радиаторы могут находиться на десятках метров один от другого.

  Стоимость 1 м медной трубы Ду 15 мм (1/2”) – 222 руб.*

  Стоимость 1 м металлопластиковой трубы Ду 15 мм (1/2”) – 150 руб.*.

* Цены из интернета на 2014г..

  Еще необходимо учесть то, что там, где надо обеспечить надежные соединения для обеспечения регламентного обслуживания: все оборудование в котельной, венткамерах, обвязка насосов и фильтров, и т.п., лучше всего собирать эти узлы на медных трубах и компрессионных фитингах. Такие сборочные узлы обеспечивают надежность и возможность демонтажа оборудования. И, конечно же, никак недопустимо выполнение сборки таких соединений неразъемными, что по нашему опыту часто встречается на выездах, когда приходится устранять аварийные ситуации в результате  сборки «умельцами». К сожалению, часто приходится встречаться с тем, что за монтаж инженерных систем в домах берутся люди, которые по сути далеко не профессионалы.

Пример сборки систем отопления на медных трубах

Мы упоминали, что медные трубы служат долго при правильном монтаже. Давайте рассмотрим некоторые факторы влияющие на срок их службы.

При применении медных труб и фитингов надо знать, что в таких системах не должны применяться алюминиевые радиаторы и другие элементы из этого материала, т.к. при таком применении возникает гальваническая пара и происходит перенос одного элемента на другой. В результате имеем ускоренный износ медных труб и протечки в системе отопления. Разговоры о том, что соединение можно выполнять через латунные фитинги, «в пользу бедных», т.к. через электролит (в нашем случае вода) гальванический процесс все равно происходит.  С медными трубами надо применять стальные или чугунные радиаторы, тем более, что они ничем не хуже и, как правило, дешевле.

Категорически запрещается использование медных труб в качестве заземлителя. Это справедливо для всех трубопроводов вообще (медных, стальных, труб из нержавеющей стали, алюминия и т.п.), но, однако, встречаются случаи, когда компьютер, кассовый аппарат или еще что-то подсоединяют проводком к трубе. Кроме срока службы трубопроводов, это крайне опасно с точки зрения техники безопасности, например, можно получить удар током при мытье в ванной или от смесителя в умывальнике.

В современных домах почти все бытовое оборудование требует устройства контура заземления, в том числе и котел. Токи в системах управления таких устройств часто составляют значения в миллиамперах, например, электроды контроля и розжига. Устройство контура заземления недорогая, но крайне необходимая мера безопасности для всего дома. Часто пожары из-за короткого замыкания происходят как раз из-за его отсутствия.

При применении медных трубопроводов большой протяженности, основные трубы прямой и обратки больших диаметров (1” и выше) надо заземлять на контур заземления, для исключения возникновения электрокоррозии. Надо понимать, что в бетонных конструкциях с применением металлических сеток и решеток, часто возникают блуждающие токи. Выполняется такое заземление «дешево и сердито» примением хомутов и проводов через расстояние 2,5 - 3 м и только в начальной части основной разводки. По факту это может быть 2 – 4 хомута,  например, в подвале или цокольном этаже, т.е.  там же где проходит контур заземления. Обходится такая мера «в копейки», но очень существенно увеличивает безопасность и срок службы.

Автор статьи: Механиков А.В.
